--- Краткая сводка проекта (Обзор оборудования и параметров) ---
Регион: Российская Федерация
Отрасль заказчика: Производство и монтаж технологических трубопроводов для нефтегазового сектора
Установленное оборудование: Тяжелый станок для 3D-лазерной резки труб Longxin Laser LX-T52III-5-1212
Диапазон диаметров труб: Круглая труба диаметром от 89 мм до 460 мм (максимальный диаметр станины до 500 мм)
Используемые технологические газы: Кислород (O2) и осушенный сжатый воздух высокого давления
Технологические операции: Фигурная резка, пробивка отверстий, 3D-снятие фаски (+/-45 градусов), резка с нулевым остатком (Zero-tailing)
Мощность волоконного лазера: 6 кВт - 12 кВт / 20 кВт
--- Исходная ситуация и производственные вызовы заказчика ---
Российское предприятие специализируется на выпуске трубных узлов, фасонных элементов и магистральных трубопроводных систем для нефтегазовой отрасли
До модернизации производство сталкивалось с рядом типичных узких мест:
Непостоянная геометрия фаски: Традиционная механическая резка ленточными пилами и плазменная резка с последующей ручной разделкой кромок УШМ приводили к отклонениям углов, что требовало повторной подгонки перед сваркой
Высокая себестоимость и трудозатраты: Необходимость многостадийной механической обработки и зачистки грата отвлекала операторов и увеличивала производственный цикл
Большие потери дорогостоящего сырья: Стандартные труборезы оставляли значительный концевой отход (деловую обрезь) на толстостенных трубах
Провисание и вибрация тяжелых заготовок: 12-метровые тяжелые трубы при вращении создавали инерционные биения, снижая точность контурного раскроя
--- Решение: Оптоволоконный лазерный станок для резки труб LX-T52 ---

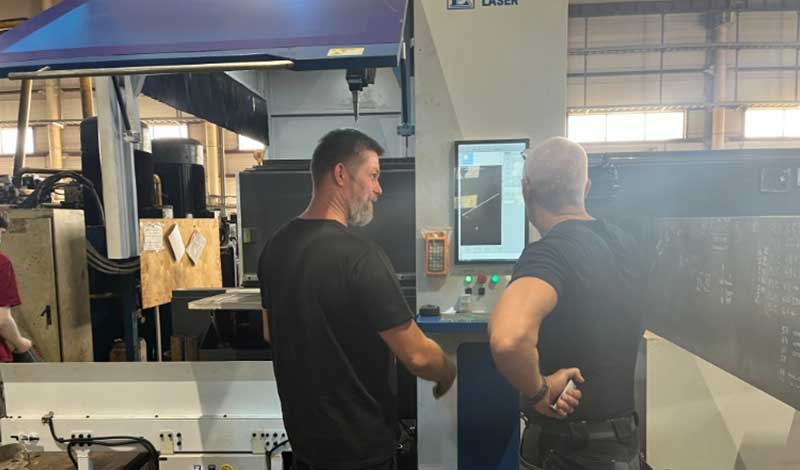

Для перехода на одностадийный полностью автоматизированный раскрой труб предприятие выбрало станок для лазерной резки тяжелых труб Longxin LX-T52
Оборудование спроектировано на базе жесткой боковой станины, прошедшей высокотемпературный отжиг, усиленного пневматического патрона 525 на 525 мм и системы синхронизированных сервоопор, предотвращающих провисание труб весом до 2000 кг
Ключевые технические преимущества:
Обработка крупногабаритных и тяжелых труб (диаметр 89-460 мм):
Полноходовой пневматический 4-кулачковый патрон надежно центрирует круглые трубы диаметром до 460 мм и профильные трубы размером до 350 на 350 мм без необходимости ручной переналадки кулачков

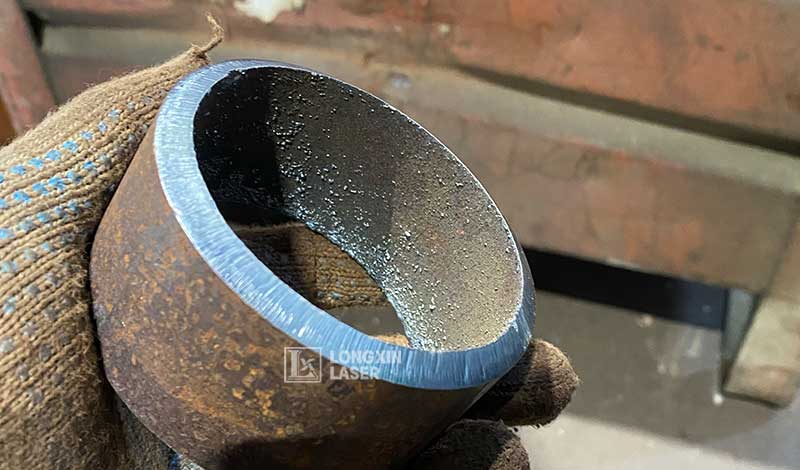

Прецизионное 3D-снятие фаски (+/-45 градусов):
Многоосевая 3D-голова с емкостным датчиком слежения за поверхностью заготовки (зазор 0.2 мм) выполняет разделку кромок под V-, Y-, X- и K-образные сварные швы прямо в процессе раскроя
Гибкость технологий: резка кислородом и сжатым воздухом:
Кислородная резка (O2): Обеспечивает качественный вертикальный рез без наплывов на углеродистых толстостенных трубах (толщиной до 25-35 мм)
Резка осушенным воздухом: Позволяет существенно снизить себестоимость раскроя на тонких и средних толщинах стенок за счет высокой скорости и минимального расхода покупных газов
Экономия металла: технология нулевого остатка:
Благодаря алгоритмам оптимизации раскроя и подвижной конструкции переднего патрона, станок обеспечивает резку с минимальным хвостовым остатком (вплоть до 0 мм при оптимизированных картах раскроя), что напрямую экономит тонны легированной стали
-
-- Результаты внедрения и экономический эффект ---
Исключение ручной зачистки: Стабильная точность угла фаски (+/-0.5 градуса) дает возможность передавать детали на сборочно-сварочный участок сразу после резки
Рост производительности более чем на 60%: Объединение торцовки, вырезки отверстий под врезки и снятия фаски в одну операцию с ЧПУ сократило время изготовления узлов
Сокращение расхода металла на 10-12%: Точный нестинг Bochu и режим нулевого остатка минимизировали концевую обрезь
Снижение себестоимости резки: Использование высоконапорного воздуха на подходящих толщинах сократило затраты на вспомогательные газы
