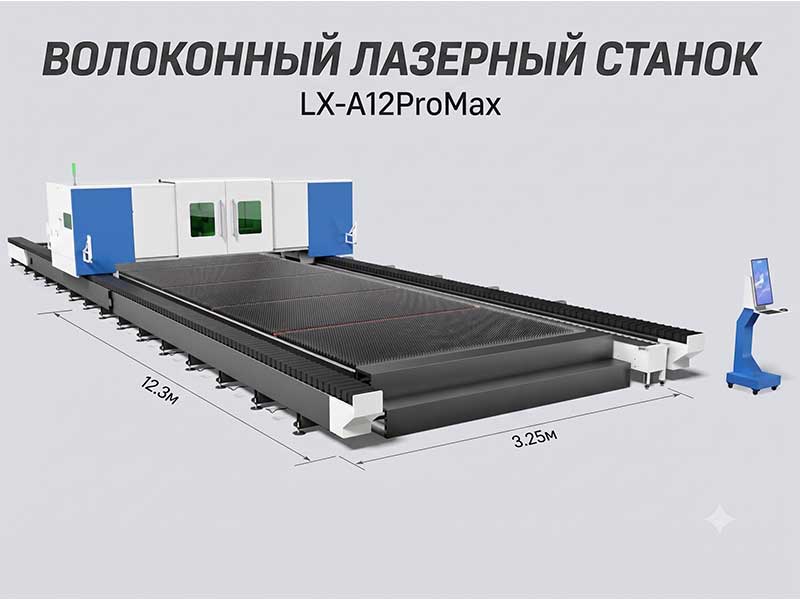

Промышленный волоконный лазерный станок серии LX-A12ProMax от ведущего китайского производителя Guangdong Longxin Laser Co., Ltd. представляет собой высокотехнологичное решение для сверхкрупноформатного раскроя листового металла. Оборудование разработано специально для предприятий тяжелого машиностроения, мостостроения, производства металлоконструкций, башенных опор и судостроения.
Благодаря огромной зоне обработки 12 300 × 3 250 мм и возможности установки лазерных источников мощностью от 12 кВт до 60 кВт (Maxphotonics), этот волоконный лазерный станок по металлу обеспечивает высокоскоростную и прецизионную резку углеродистой, нержавеющей стали, алюминия, латуни и других сплавов.
Сегментированная станина со слоистой структуройКонструкция станины разделена на независимые секции высокой жесткости. Металлоконструкция проходит двойной термический отжиг (первичный и вторичный) для полного снятия внутренних напряжений после сварки, а также обработку на крупногабаритных фрезерных портальных станках ЧПУ. Это гарантирует сохранение точности раскроя и стойкость к термическим деформациям даже при непрерывной работе в режиме 24/7.
Авиационная алюминиевая балка (Gantry)Портал выполнен из легкого и сверхпрочного авиационного алюминиевого профиля. Оптимизированная масса позволяет развивать ускорение до 0.5G и скорость холостого хода до 50 м/мин. Направляющие и зубчатые рейки защищены гофрированными кожухами («гармошка») от попадания окалины и пыли.
Зональная система пылеудаленияСпециальный вытяжной модуль перемещается синхронно с режущей головкой. Всасывание дыма и продуктов горения происходит локально именно в точке реза, что значительно повышает эффективность очистки воздуха и снижает энергопотребление.
Интеллектуальная ЧПУ система CypCutE / HypCut и ПО Nesting ProСистема управления поддерживает передовые алгоритмы:
Fly Cut (сканирующая резка): непрерывная резка без остановок на элементах тонкого металла;
Автоматический поиск края листа (Edge Search);
Трехступенчатая пробивка толстых листов;
Компенсация люфтов и шага винта;
Оптимизация раскроя: алгоритмы автоматического гнездования (Nesting) экономично расходуют листовой материал.
Принять решение купить волоконный лазерный станок LX-A12ProMax — это оптимальный выбор для следующих отраслей промышленности:
Производство стальных конструкций и мачт освещения / ЛЭП;
Тяжелое и строительное машиностроение;
Вагоностроение и производство автоспецтехники;
Нефтегазовое и горнодобывающее оборудование;
Судостроение.
Приобретая оборудование у завода-изготовителя Longxin Laser, вы получаете полный цикл поддержки:
Гарантия: 1 год на весь волоконный лазерный станок, 2 года на лазерный источник Maxphotonics и систему ЧПУ.
Пусконаладка и обучение: Ввод оборудования в эксплуатацию, калибровка лазерным интерферометром, бесплатное обучение операторов.
| Пункт | Параметр | |
|---|---|---|
1 | Рабочая зона (длина × ширина) | 12300mm*3250mm |
2 | Ход по оси X | 3250mm |
3 | Ход по оси Y | 12300mm |
4 | Ход по оси Z | 150mm |
5 | Точность позиционирования по осям X/Y | ±0.03mm/m |
6 | Точность повторяемости позиционирования по осям X/Y | ±0.03mm/m |
7 | Максимальная скорость | 50m/min |
8 | Ускорение по осям X/Y | 0.5G |
9 | Масса (без вспомогательного оборудования) | ≈ 5300 кг (без учета рабочего стола) |
10 | Размеры (Д × Ш × В) | ≈ 17150 × 5500 × 2500 мм (включая консоль) |
11 | Номинальное напряжение питания | 380V |
12 | Частота | 50Hz |
13 | Номинальная мощность защиты основного источника питания | IP54 |
Ниже приведены ориенровочные показатели производительности при использовании различных газов ($N_2$, $O_2$, Сжатый воздух):
| Толщина металла | Углеродистая сталь (O2) | Нержавеющая сталь (N2) | Алюминий (N2/Air) |
| 3 мм (12 кВт) | 4.0 – 4.5 м/мин | 40 – 45 м/мин | 30 – 35 м/мин |
| 10 мм (20 кВт) | 2.0 – 2.3 м/мин | 10 – 12 м/мин | 9 – 10 м/мин |
| 20 мм (30 кВт) | 1.5 – 1.6 м/мин | 5 – 6 м/мин | 2 – 3 м/мин |
| 30 мм (40 кВт) | 1.2 – 1.4 м/мин | 3 – 4 м/мин | 2 – 3 м/мин |
| 50 мм (60 кВт) | 0.8 – 1.0 м/мин | 1.6 – 2.0 м/мин | — |
Максимальная толщина резки зависит от выбранной мощности волоконного источника Maxphotonics:
12 кВт: Углеродистая сталь — до 40 мм, нержавеющая сталь — до 30 мм, алюминий — до 30 мм.
20 кВт: Углеродистая сталь — до 50 мм, нержавеющая сталь — до 40 мм, алюминий — до 40 мм.
30 кВт: Углеродистая сталь — до 80 мм, нержавеющая сталь — до 70 мм, алюминий — до 60 мм.
40 кВт – 60 кВт: Высокоточный раскрой листового металла и сверхтолстых стальных конструкций до 100–200 мм.
При сверхкрупноформатной лазерной резке (зона 12,3 × 3,25 м) монолитные станины могут деформироваться под воздействием высокой температуры реза. Сегментированная станина LX-A12ProMax состоит из независимых жестких секций, прошедших двойной термический отжиг для снятия внутренних напряжений. Это исключает термодеформацию, обеспечивает точность позиционирования ±0.03 мм/м и существенно упрощает логистику и монтаж оборудования.
Срок службы диодных модулей накачки волоконного лазерного источника Maxphotonics составляет до 100 000 часов (более 10 лет работы при двухсменном графике). Источник обладает высоким фотоэлектрическим КПД (>40%), низкой потребляемой мощностью и не требует сложного обслуживания.
Да. Инженеры завода Longxin Laser осуществляют весь комплекс шеф-монтажных и пусконаладочных работ, выверку геометрии станка лазерным интерферометром, индивидуальную настройку фокуса и режимов резки, а также проводят обучение операторов и инженеров заказчика на месте.
Завод-изготовитель предоставляет 1 год гарантии на станок в целом и 2 года гарантии на лазерный источник и систему ЧПУ. Мы обеспечиваем круглосуточную сервисную поддержку и поддерживаем постоянный склад запасных частей и расходных материалов (сопла, защитные стекла, керамические кольца).
